  • 12.09.2013, 19:38 #1

    По умолчанию Пульсации на выходе lm1117

    Доброго времени! ЦАП с виртуальной активной землей (реализовано на TDA2030A) имеет достаточно чистый спектр линий питания до стабилизаторов lm1117 на 3,3 и 5 вольт. Напряжение, подаваемое на стабилизаторы приблизительно 9В. А вот после них заметны существенные пульсации. Добавление бусины или резистора 0,1ом практически ничего не меняет. Это нормально для этих стабилизаторов, или проблема в чем-то ином?
    Спасибо за любые мнения.
    До стабов:

    После:

    Последний раз редактировалось Insighter; 13.09.2013 в 09:29.

  • 12.09.2013, 22:39 #2

    По умолчанию Re: Пульсации на выходе lm1117

    У них по даташиту нойз 0,003%, для 5В это примерно 15мВ.

  • 13.09.2013, 00:48 #3

    По умолчанию Re: Пульсации на выходе lm1117

    ЦитатаСообщение от Чувак Посмотреть сообщение

    0,003%

    - это 0.15 мВ.
    По первому рисунку ничего сказать нельзя - может то шумы самого осцилографа, или вызываемые его подключением.
    А на втором - действительно, какие-то левые помехи, которых быть не должно.

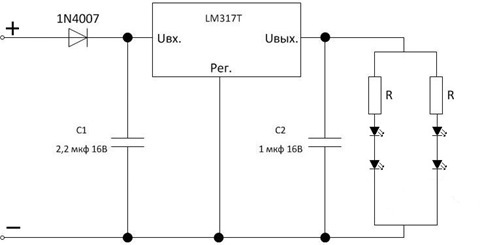

    Конкретно по lm1117 ничего не скажу, но их более высоковольтне братья (сестры?) LM317 никаких пульсаций, сами по себе, не дают.
    А вы проверяли, какая получается картинка, если подключить только общий провод осц. к схеме, а сигнальный соединить с этим же общим?
    ---------- Добавлено в 23:48 ---------- Предыдущее сообщение в 23:40 ----------
    Offтопик:
    ЦитатаСообщение от Insighter Посмотреть сообщение

    Напряжение, подаваемое на стабилизаторы 9В.

    "" - синусоида - знак переменного тока.
  • 13.09.2013, 09:18 #4

    По умолчанию Re: Пульсации на выходе lm1117

    Vovk, Первый рисунок - шум до стабилизаторов в полосе 17мгц, наверное где-то близко к уровню шумов осциллографа (примерно то же, что и при закорачивании контактов щупа).
    С LM317 действительно никаких пульсаций нет - она как раз питает TDA2030 Жаль, монтаж очень плотный и поставить ее вместо 1117 сложно.
    На 5В можно попробовать 7805 впихнуть, но на 3,3 альтернатив уже, наверное, немного )

    ЦитатаСообщение от Vovk Посмотреть сообщение

    "" - синусоида - знак переменного тока.

    Поправил )

    Последний раз редактировалось Insighter; 13.09.2013 в 10:05.

  • 13.09.2013, 10:21 #5

    По умолчанию Re: Пульсации на выходе lm1117

    Схема-то где?

  • 13.09.2013, 12:33 #6

    По умолчанию Re: Пульсации на выходе lm1117

    После 7805 последовательно мощный светодиод- 2В.

  • 13.09.2013, 14:21 #7

    По умолчанию Re: Пульсации на выходе lm1117

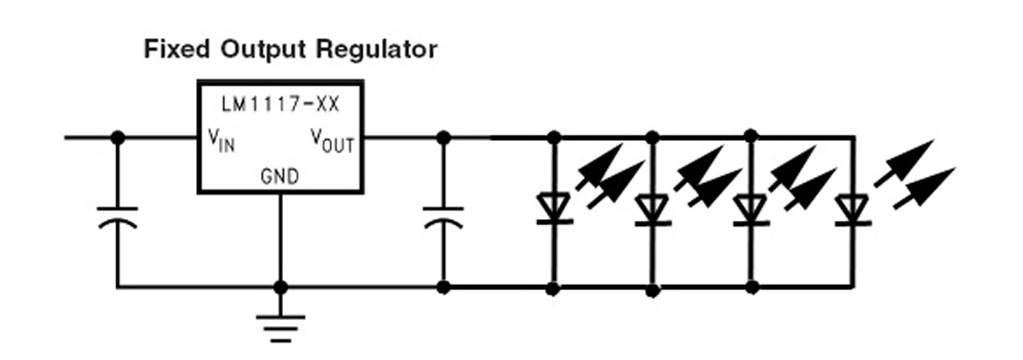

    В даташите на 1117 обращают внимание на емкость и импеданс входного и выходного конденсаторов. Они оба влияют на реакцию на скачки нагрузки.

  • 13.09.2013, 15:15 #8

    По умолчанию Re: Пульсации на выходе lm1117

    ЦитатаСообщение от Insighter Посмотреть сообщение

    Это нормально для этих стабилизаторов, или проблема в чем-то ином?

    А графики ПХ стаба в даташите для кого нарисованы?
    ПХ зависит от схемы включения и от свойств нагрузки. Выходной импеданс любого стаба далеко не нулевой и не постоянный по частоте. Если в нагрузке быстрые броски тока, то стаб конечно может с ними не справится, тогда будут перерегулирования.
  • 13.09.2013, 17:14 #9

    По умолчанию Re: Пульсации на выходе lm1117

    Спасибо за отклики )
    Peredelkin1, вариант )
    Vovk, до 1117 стоят nichicon KZ 330uf + wima MKP2 0.1uf + np0 1800pf
    после - на цифре (3.3v) os-con 6.6uf + np0 1800pf, на аналоге (5v) - KZ 100uf + ROE MKT 1uf + wima MKP2 0.1uf + np0 1800pf
    Александр Котов, завтра нарисую, если получится
    dortonyan, да, верно, увидел ) Посмотрю как в других устройствах они себя ведут.
    Осциллограф 3-й день как на руках, до этого ими не пользовался.

  • 13.09.2013, 18:37 #10

    По умолчанию Re: Пульсации на выходе lm1117

    ЦитатаСообщение от Insighter Посмотреть сообщение

    после - на цифре (3.3v) os-con 6.6uf + np0 1800pf,

    Так попробуйте поставить туда конденсатор нормальной емкости, т.е. раз в 10-100 (-1000) больше.
  • 13.09.2013, 19:56 #11

    По умолчанию Re: Пульсации на выходе lm1117

    Vovk, попробую. Раньше стоял полимерный Nippon на 560uf.
    Да, забыл добавить - пульсации присутствуют и без нагрузки.

  • 13.09.2013, 21:18 #12

    По умолчанию Re: Пульсации на выходе lm1117

    ЦитатаСообщение от Insighter Посмотреть сообщение

    Да, забыл добавить - пульсации присутствуют и без нагрузки.

    Не приходила мысль,что вы поймали случайную наводку извне а стабилизаторы совсем непричём? Лень вперёд меня родилась и зарыдала когда родился я
  • 14.09.2013, 17:14 #13

    По умолчанию Re: Пульсации на выходе lm1117

    Alexander, хотелось бы надеяться. Потому что звук, вроде бы, устраивает.

  • 14.09.2013, 17:48 #14

    По умолчанию Re: Пульсации на выходе lm1117

    Резистор в несколько Ом между + и входом lm1117 не устраняет проблему?

  • 14.09.2013, 19:08 #15

    По умолчанию Re: Пульсации на выходе lm1117

    ЦитатаСообщение от Insighter Посмотреть сообщение

    хотелось бы надеяться

    Можно несколько раз в разное время повторить измерения,желательно выключить вокруг все импульсные источники питания и лампы,что покажет осцилограф? То что на картинках ну никак не похоже на шумы самого стабилизатора. Лень вперёд меня родилась и зарыдала когда родился я
  • 14.09.2013, 19:43 #16

    По умолчанию Re: Пульсации на выходе lm1117

    1117 - не самый бесшумный стаб, но ТАК шуметь он не может.

    "Прежде чем сделать открытие, загляни в учебник"
    "Проходные конденсаторы" - в аудиотехнике не применяются.
    <-- http://altor1.narod.ru И http://www.altor.co --> Вопросы - в личку, е-мейл, скайп.

  • 15.09.2013, 20:05 #17

    По умолчанию Re: Пульсации на выходе lm1117

    ilyata,
    Alexander, завтра попробую. Посмотрим, что получится.

  • 16.09.2013, 09:15 #18

    По умолчанию Re: Пульсации на выходе lm1117

    Какой стабилизатор в корпусе TO-252-3 будет более музыкальным, чем 7805? Есть более лучшие кандидаты, чем LM1117IDTX-5.0?

  • 16.09.2013, 12:48 #19

    По умолчанию Re: Пульсации на выходе lm1117

    ЦитатаСообщение от Kipkimot Посмотреть сообщение

    Какой стабилизатор в корпусе TO-252-3 будет более музыкальным

    Такого параметра как "музыкальность" не существует. Стабы разработаны для того чтобы стабилизировать, и только для этого.
    ЦитатаСообщение от Kipkimot Посмотреть сообщение

    Есть более лучшие кандидаты, чем LM1117IDTX-5.0?

    Лучшие в чем? Что именно не устраивает в стабе, что хочется улучшить?
  • 16.09.2013, 19:03 #20

    По умолчанию Re: Пульсации на выходе lm1117

    ЦитатаСообщение от dortonyan Посмотреть сообщение

    Такого параметра как "музыкальность" не существует.

    7812 перепробовал разных производителей и в разной объвязке, ни один не переиграл LM317 по "музыкальности".
    ---------- Добавлено в 18:03 ---------- Предыдущее сообщение в 18:00 ----------
    ЦитатаСообщение от dortonyan Посмотреть сообщение

    что хочется улучшить?

    Заменить хотелось бы 7805 на LM1117 или лучшую, если такая существует.
