С приходом весны, многие задумываются над увеличением поголовья своей домашней птицы, и в этом, разумеется, нам помогает инкубатор. Когда речь идет о маленьком домашнем инкубаторе на пару десятков яиц, то яйца можно перевернуть и вручную. Но что делать, если количество яиц исчисляется сотнями, или у вас просто напросто нет достаточного времени? Значит необходимо автоматизировать не только процесс инкубации яиц, но и переворот яиц, причем сделать это не так уж и сложно.

В моем случае, механизм переворота яиц, я решил сделать как отдельное устройство. Это было сделано по двум причинам:

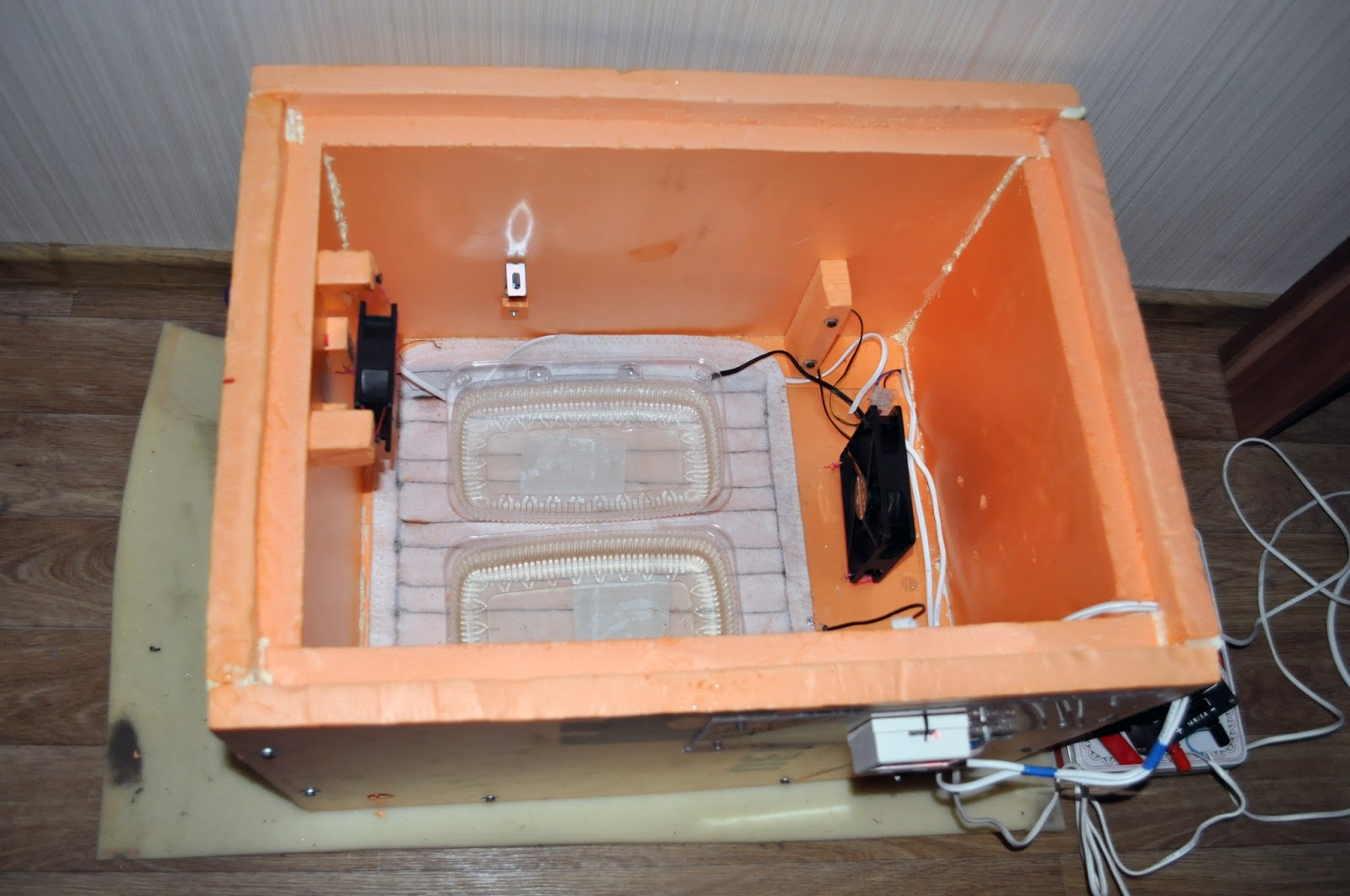

1. Корпус инкубатора изготавливался из пенопласта, и при переносе, тяжелый механизм мог бы поломать корпус инкубатора.
2. Чтобы процент вывода птенцов не падал, необходимо периодически производить дезинфекцию инкубатора. Как вы понимаете, на много проще вынуть механизм переворота и вымыть (продезинфицировать) пустой инкубатор.

Для изготовления механизма автоматического переворота, на 200 яиц, в инкубаторе, своими руками нам понадобится:

1. моторедуктор (в данном случае использовался от стеклоочистителя Волги), либо приобрести специализированный моторедуктор на ;
2. оцинкованный профиль UD для гипсокартона - 6м
3. ящики для овощей 40х30см - 4шт.
4. профильная труба или стальной уголок 30х30см - 3м
5. стальной прут D- 10мм - 1,5м
6. подшипники - 4шт
7. хомуты для стяжки подшипников
8. цепь, звездочка
9. болты, гайки, саморезы

Первым делом изготавливаем станину для механизма переворота лотков. Станина сваривается из стального уголка либо профильной трубы (что есть в наличии). Размеры станины зависят либо от размеров и количества лотков, либо от размеров вашего инкубатора (многие для этих целей используют неисправный холодильник).

Станина механизма переворота лотков

Для переворота лотков нам понадобится всего две оси (для верхнего и нижнего лотка). Все остальные лотки будут вешаться на тяги.

Чтобы не бегать и не искать токаря, для изготовления стаканов под подшипники, к направляющим приварил обрезки стального уголка. Это и будет посадочным местом для подшипников.

стакан для подшипника

К оси, с обеих сторон, были приварены отрезки уголка, которые в свою очередь и будут держать рамку для лотков.

Ось для лотков

Для изготовления рамок желательно использовать легкий материал, например алюминиевый уголок. Но, для, удешевления конструкции, решил использовать оцинкованный строительный профиль UD, просто загнув одну из сторон. Получился весьма неплохой уголок.

изготовление уголка из оцинкованного профиля

Размеры рамок я выбирал исходя из лотков, взяв за основу пластиковые овощные ящики размером 40х30см. (не хотелось еще отдельно лотки изготавливать). Размер рамки, должен быть на 5 мм больше размера лотка, чтобы лоток, мог беспрепятственно в него поместиться.

Дополнено 24.04.2016г. Все же лотки пришлось изготовить из оцинкованной сетки толщиной прута 1,6мм, поскольку как оказалось лотки из пластиковых ящиков, при наклоне плохо продувались, в связи, с чем разница показаний датчиков установленных между лотками и над самым верхним лотком составляла 1,2 градуса. После того, как были заменены лотки на сетчатые, разница в температуре составляла 0,2-0,4 градуса.

Наиболее оптимальный вариант, это использовать с отверстием под каждое яйцо. В данном случае, не возникнет проблем с установкой и добавлением яиц в лотки.

изготовление рамок из уголка

Устанавливаем рамку на ось и сверлим отверстия для винтов (рамку с осью необходимо надежно закрепить).

установка рамок

После покраски можно произвести сборку механизма переворота лотков. Первым делом, ось устанавливаются в подшипник и крепятся на своих местах. Чтобы подшипник не выпал, стягивается стальным хомутом.

крепление подшипника в стакане

Рамки надежно фиксируем на осях. С левой стороны станины, приварено крепление для моторедуктора. Где и как будет крепиться моторедуктор, необходимо позаботиться перед покраской.

изготовление механизма переворота яиц в инкубаторе

Устанавливаем остальные рамки (в данном случае их всего четыре). Верхнюю и нижнюю рамку соединяем тягами (тяги можно изготовить из полосы 10х2мм), с каждой из сторон. Средние рамки крепятся непосредственно к тягам. Расстояние меду рамками 15см.

установка лотков на тяги

Рамки крепятся при помощи болтов М5. Чтобы гайки не раскрутились, их необходимо законтрить.

крепление рамок

Для привода лотков в движение, можно использовать два способа - цепная передача и при помощи резьбовой шпильки. Но из-за особенностей конструкции моторедуктора, мне не удалось установить резьбовую шпильку. Пришлось отправиться на барахолку и купить самую маленькую звездочку и цепь к ней.

моторедуктор для автоматического переворота яиц в инкубаторе

Но как оказалось, при таком размере звездочки, скорость поворота лотков оказалась великовата (около 6 сек). Решил изготовить звездочку самостоятельно на семь зубьев. Для этого в полосе толщиной 4 мм, насверлил отверстий, а лишнее обрезал болгаркой. И время поворота лотков замедлилось до 11 сек.

самодельная звездочка на семь зубьев

В нижней части конструкции, на куске пластика установил концевики (выключатели), которые будут останавливать двигатель при наклоне лотка под 45 градусов.

концевики для отключения переворота яиц

Чтобы вы понимали, что и как соединять, приведу схему подключения устройства переворота лотков.

схема подключения реверса автоматического переворота яиц

В качестве блока управления переворотом лотков, можно использовать обычное электронное реле. Но для использования, реле времени необходимо доработать, а именно, вывести три провода от контактов реле и перерезать дорожки на плате которые подводят к этим контактам 220В. Реле времени программируем на циклическую работу 3 часа через 3, т.е. 3 часа включено, 3 часа выключено и т.д.

Переключатель SA1 (без фиксации), необходим для ручного управления, чтобы была возможность установить рамки в горизонтальное положение для загрузки лотков с яйцами. А так же эта необходимость возникает при выводе цыплят, т.е. за 2 дня до проклева необходимо отключить переворот и установить лотки в горизонтальное положение.

Переключатель SB1 (с фиксацией), контактами SB1.2 переключает с автоматического режима на ручное управление. Контактами SB1.1 отключается реле. Это необходимо для наглядной демонстрации, что реле отключено и впоследствии вы его не забыли включить.

В качестве источника питания были использованы два компьютерных блока питания, купленных на барахолке. Как оказалось, двигатель, который рассчитан на работу от 12В, вполне охотно работает и от 5В, но с меньшей скоростью вращения. Таким образом, подключив к двигателю 5В, скорость поворота лотков составила 16 сек.

Теперь остается установить механизм поворота яиц в подходящий по размеру ящик и подключить провода.

установка механизма автоматического переворота яиц в инкубатор

Работу механизма автоматического переворота яиц, смотрите на видео, начиная с 3.28 минуты.

Если у Вас еще нет подходящего инкубатора, тогда его необходимо изготовить, и об этом, более подробно, вы можете ознакомиться в статье "Как сделать инкубатор на 200 яиц, с выводным шкафом своими руками"
